Набор Изохора
1. Назначение пособия
Набор учебного оборудования 'Изохора' предназначен для проведения лабораторной работы по физике 'Исследование изохорного процесса'.
2. Комплект поставки
Трубка -
Манометрическая трубка -
Соединительный патрубок -
Воздушный кран -
Измерительная лента -
Инструкция для учащихся -
Паспорт изделия -
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3. Основные технические характеристики
Длина трубки -
Внутренний диаметр трубки -
Длина манометрической трубки -
Внутренний диаметр манометрической трубки -
Диапазон измерения длины измерительной ленты -
Цена делении я измерительной ленты -
180 ± 1 см.
5 ±0,5 мм.
33 ± 0,54 см.
2 ± 0,2 мм.
0 - 150 см.
1 мм.
4. Устройство и работа с набором

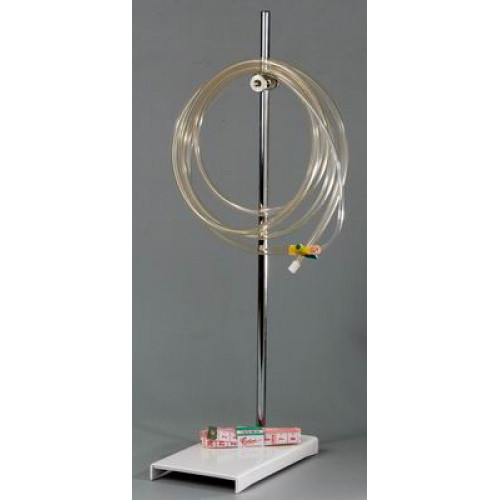

Основу набора составляют эластичная длинная трубка и манометрическая трубка. Один конец длинной трубки запаян, на другом конце установлен воздушный кран. Манометрическая трубка изготовлена из прозрачного пластика. Один ее конец имеет патрубок для соединения с краном длинной трубки.
Для проведения лабораторной работы потребуется лабораторный штатив с муфтой и лапкой, внешний стакан калориметра, лабораторный термометр и сосуд с теплой водой.
В работе исследуется изохорное охлаждение воздуха, находящегося внутри длинной трубки. Для нагревания трубку укладывают внутрь калориметра и заливают теплой водой. Ее извлекают из калориметра, помещают на штатив и подключают к ней манометрическую трубку. Давление в охлажденном состоянии находят по разности атмосферного давления и гидростатического давления столба воды в манометрической трубке. Температура в этом состоянии равна температуре воздуха в помещении. Сравнивая отношения давления к температуре в двух состояниях делают вывод о том, насколько точно наблюдается в опыте изменение параметров газа соответствует закону Шарля.
Порядок выполнения работы изложен в инструкции для учащихся, входящей в состав набора.
5 Правила хранения
Хранить изделие следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80%.
6. Свидетельство о приемке
Изделие соответствует техническим условиям ТУ 79 РФ 529- 03 и признано годным для эксплуатации.
Дата выпуска '______' _______________ 20 ____г.
7. Гарантийные обязательства
Предприятие- изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения.
Срок гарантии - 1 (один) год со дня ввода изделия в эксплуатацию.
