Катушка-моток демонстрационная

1. Назначение пособия

Катушка предназначена для проведения лабораторных работ по физике в общеобразовательных школах при изучении магнитного поля земли.

2. Основные технические характеристики

Индукция магнитного поля в центре катушки, Тл (Гс) 1,8*10-4 (1,8)
Электросопротивление, Ом 2,0
Наибольшая сила тока, А 0,5
Количество витков 32
Диаметр провода, мм 0,355
Габаритные размеры:
Диаметр, мм 110
Высота, мм 135
Масса, г 100








3. Краткое описание

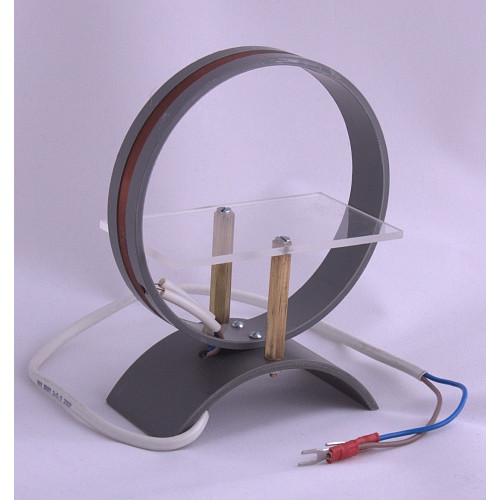

Катушка выполнена из медного эмальпровода ПЭТВ - 2 d=0,355 мм. намотанного на каркас. Катушка содержит экспозиционный столик на двух латунных опорах для размещения компаса. Магнитная стрелка которого служит индикатором магнитного поля.

3. Общие указания и порядок демонстрации

Подключение катушки к источнику питания постоянного напряжения
Катушка подключается к источнику питания с добавочным сопротивлением R доб.
Величина добавочного сопротивления зависит от напряжения источника питания U и определяется по формуле:
R доб.=2*(U-1)
При напряжении источника питания U=4В
R доб.=6 Ом.
В качестве добавочного сопротивления может быть использован учебный
Реостат типа РП-6, включенный на полное сопротивление 6 Ом.
При использовании реостата с сопротивлением более 6 Ом в электрическую цепь катушки включают амперметр, по показанию которого перемещением ползунка реостата устанавливают величину тока 0,5 А.
Схема включения катушки:
1. Источник питания,
2. Реостат,
3. Катушка,
4. Амперметр.













Примеры применения катушки
1. Определение наличия магнитного поля земли с помощью магнитной стрелки компаса.
2. Определение направления силовых линий магнитного поля катушки по направлению отклонения стрелки компаса.
3. Определение интенсивности индукции магнитного поля катушки в зависимости от места расположения компаса по величине отклонения стрелки компаса.



4. Правила хранения

Хранить изделие следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %.

5. Свидетельство о приемке

Прибор соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации.
Дата выпуска ______ _______________ 20 ____г.

6. Гарантийные обязательства

Предприятие- изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения.
Срок гарантии - 1 (один) год со дня ввода прибора в эксплуатацию.
